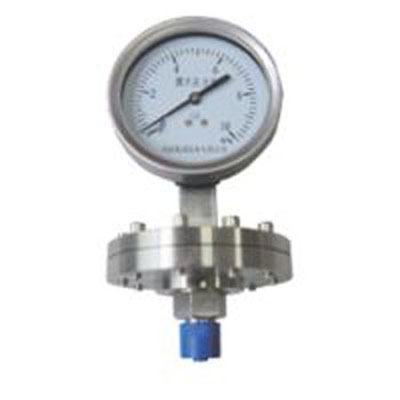

YPF-100A膜片壓力表概述
膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。
耐腐蝕性能取決于膜片材料。
YPF-100B膜片壓力表結構原理
儀表由測量系統（包括法蘭接頭、波紋膜片）、傳動指示機構（包括連桿、齒輪傳動機構、指針和度盤）和外殼（包括表殼和罩圈）等組成。儀表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。
儀表的作用原理是基于彈性元件（測量系統上的膜片）變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形——位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。
YPF-100A膜片壓力表主要技術指標
精確度等級：2.5級
使用環境溫度：-40～＋70℃；相對溫度不大于90%。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃。
工作位置：垂直安裝。
外殼防護等級：符合IP64。
YPF-100B膜片壓力表型號表示
|
Y |
P |
F |
－ |
規格 |
內容 |
||
|
100 |
Ф100mm |
||||||
|
150 |
Ф150mm |
||||||
|
表 面 外 徑 |
－ |
||||||
|
A |
膜片壓力表M20×1.5外螺紋接口 |
||||||
|
B |
不銹鋼膜片壓力表M20×1.5外螺紋接口 |
||||||
|
B-F |
法蘭不銹鋼膜片壓力表25－4.0HGJ凸面法蘭 |
||||||
|
類型 |
|||||||
|
Y |
P |
F |
－ |
□ |
－ |
□ |
|
YPF-100A膜片壓力表標度范圍、外形尺寸及重量：
|
型號 |
標度范圍 |
承壓部寸D1 |
表殼外徑D |
重量Kg |
|
YPF-100A |
0～0.06、0～0.1、0～0.16、0～0.25、0～0.4 0～0.6、0～1、0～1.6、0～2.5、-0.1～0 -0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5 -0.1～0.9、-0.1～1.5、-0.1～2.4Mpa |
Ф85 |
Ф100 |
1.6 |
|
YPF-100B YPF-100B-F |
||||
|
Ф115 |
||||
|
YPF-150A |
Ф85 |
Ф150 |
1.8 |
|
|
YPF-150B YPF-150B-F |
||||
|
Ф115 |
||||
|
YPF-100B YPF-100B-F |
0～1.6、0～2.5、0～4、0～6、0～10 0～16、0～25、0～40* -1.6～0、-2.5～0、-4～0、-6～0、-10～0、-16～0、-25～0、-40～0* -0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、-8～8、-12～12、-20～20*KPa |
Ф160 |
Ф100 |
2.9 |
|
YPF-150B YPF-150B-F |
Ф160 |
Ф150 |
3.2 |
*0～40、-40～0、±20KPa規格承壓部尺寸D1為Φ85
導壓系統及外殼等主要零件的材料
|
型號 |
名稱 |
導壓系統 |
表殼材料 |
||
|
膜片 |
法蘭接頭 |
密封墊圈 |
|||
|
YPF-100A YPF-150A |
膜片壓力表 |
Cr15Ni7MO (PH15-7MO) 316L(≤25KPa) |
1Cr18Ni9 |
丁橡膠 |
鑄鋁 |
|
YPF-100B YPF-150B |
不銹鋼膜片壓力表 |
聚四氟乙烯 |
1Cr18Ni9 |
||
|
YPF-100B-F YPF-F150B-F |
法蘭不銹鋼膜片壓力表 |
||||
|
YPF-100A |
YPF-100B |
YPF-100B-F |
YPF-150A |
YPF-150B |
YPF-150B--F |
|
|
D |
Φ100 |
Φ110 |
Φ110 |
Φ150 |
Φ160 |
Φ160 |
|
H |
66 |
66 |
66 |
91 |
91 |
91 |
|
h |
32 |
32 |
32 |
32 |
32 |
36 |
